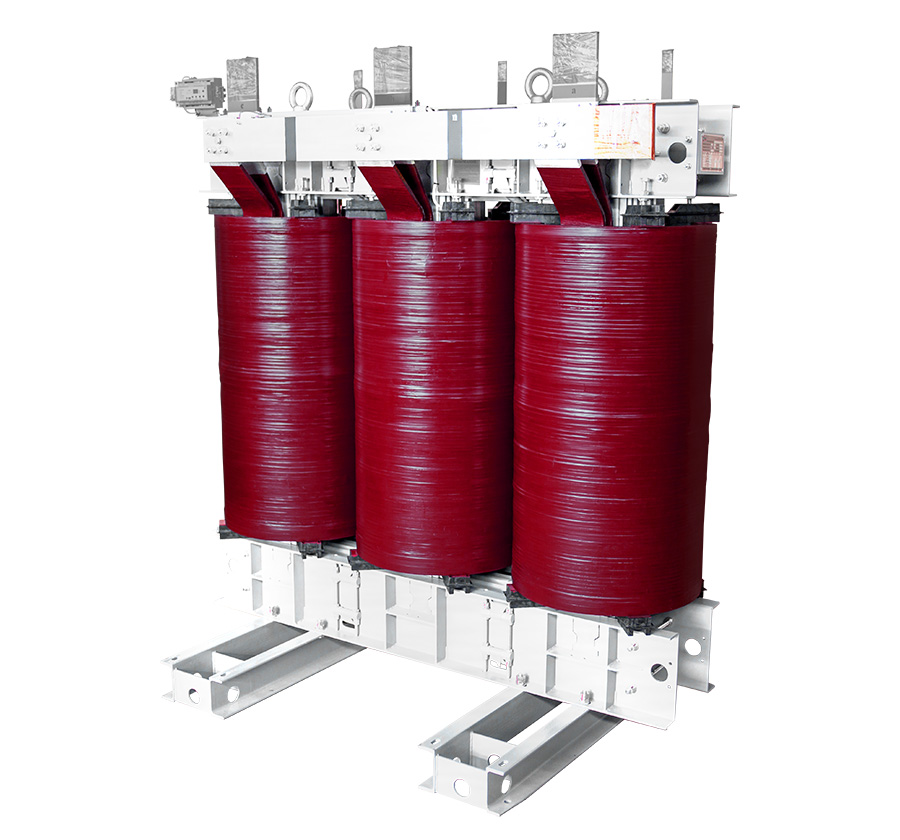

ТС-2500/10
Описание
Трансформатор сухой силовой распределительный 3-х фазный с естественным воздушным охлаждением открытого исполнения ТС-2500 номинальной мощностью 2500 кВА, предназначен для преобразования напряжения среднего класса 10 кВ в напряжение низкого класса 0,4 кВ промышленной частоты 50 (60) Гц. Данный сухой трансформатор не поддерживает процесс горения, не выделяет в окружающую среду опасных частиц и подходит для использования в том числе на общественных объектах.
- Потери ХХ, Вт: 5400
- Ток ХХ, %: 0.8
- Потери КЗ (при 115°С), Вт: 23000
Конструктив
Общие характеристики
Номинальные параметры
Конструктив
- Длина, мм2420
- Ширина, мм1200
- Высота, мм2640
- Масса, кг5550

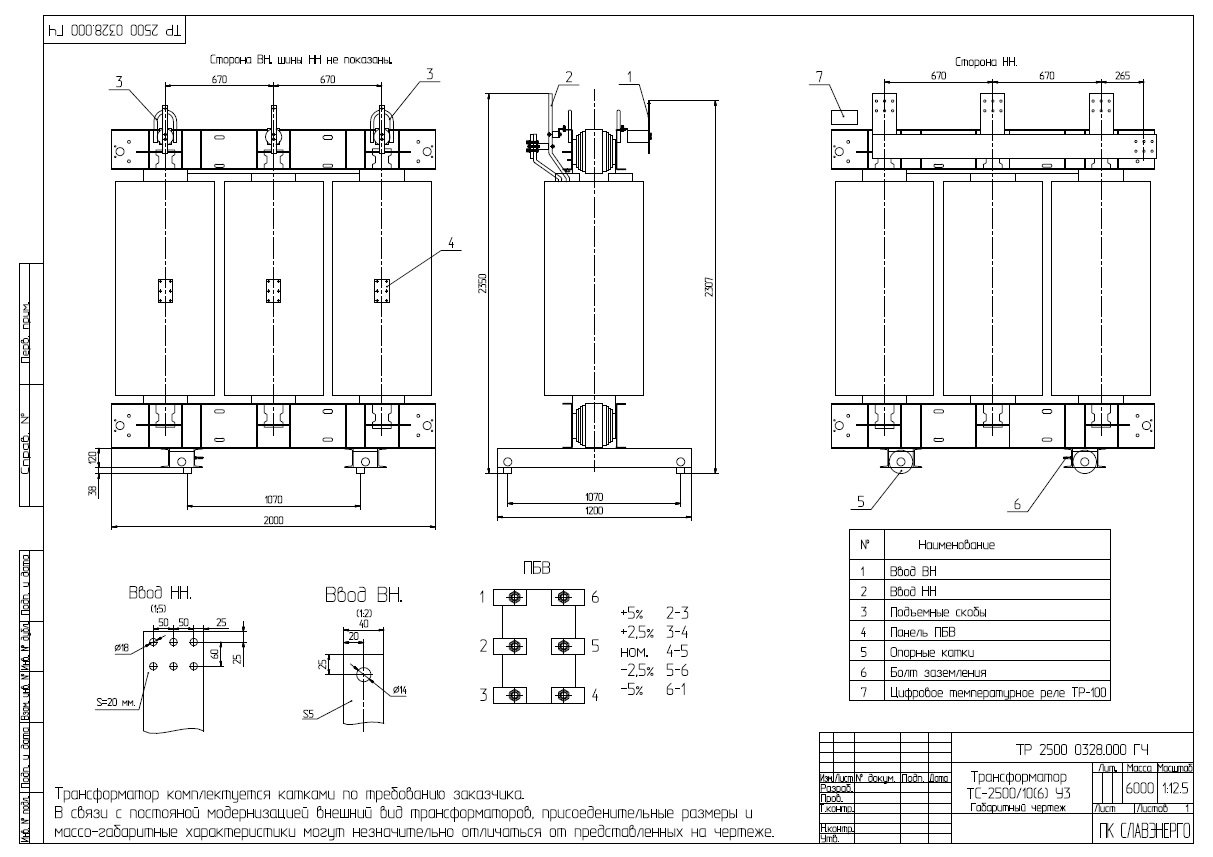

Габаритный чертеж
Общие характеристики
- Количество фаз: 3
- Тип: открытый, без кожуха
- Материал обмоток: Алюминий (медь - по запросу)
- Класс нагревостойкости: Н
- Класс пожаробезопасности: F1
- Экологический класс: Е2
- Класс воздействия факторов окружающей среды: С2
- Климатическое исполнение: «У(ХЛ)»
- Категория размещения: «3» или «4.2» по ГОСТ 15150
- Схемы соединения: Д/Ун, У/Ун-0, У/Д, Д/Д, Д/УнД и др.
- Окружающая температура: -25 °С … +40 °С
Номинальные параметры
- Напряжение ВН, кВ10
- Напряжение НН, кВ0,4 кВ
- Мощность, кВА2500
- Потери ХХ, Вт5400
- Ток ХХ, %0.8
- Потери КЗ (при 115°С), Вт23000
- Напряжение КЗ, %6.7
