ТСЗ-1600
Описание

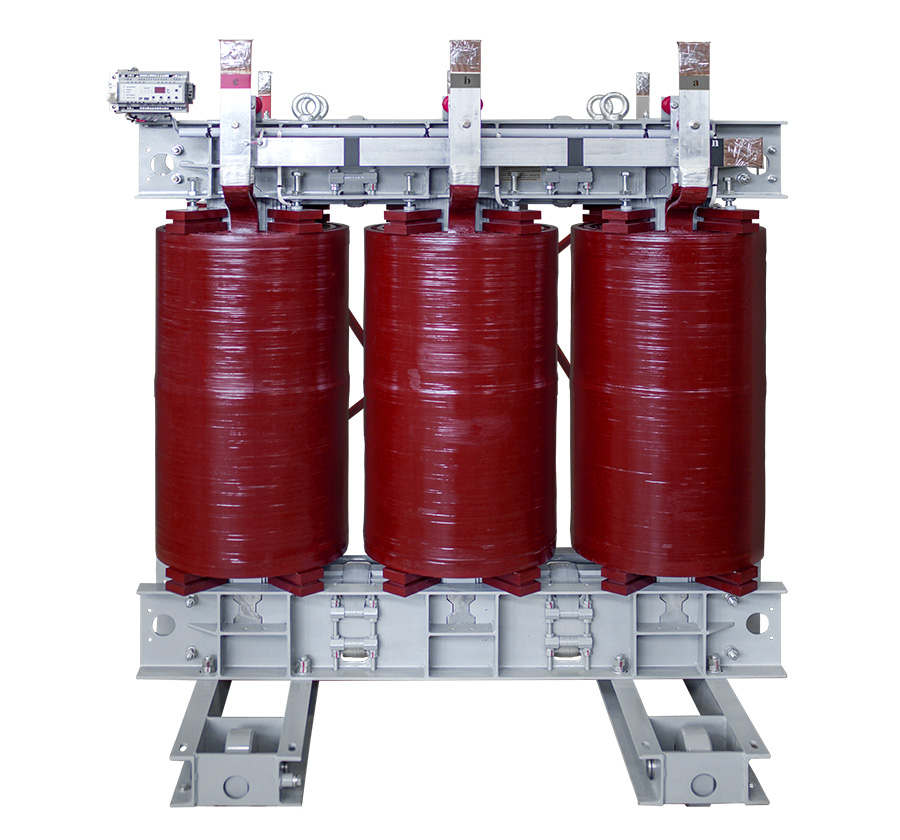

Трансформатор сухой силовой распределительный 3-х фазный с естественным воздушным охлаждением открытого или защищенного исполнения ТСЗ-1600 номинальной мощностью 1600 кВА, относящийся к классу напряжения 6 (10) кВ, задействуется для функционирования в установках общего предназначения. Основная его функция – это преобразование напряжения класса 6 (10) кВ в напряжение класса 0,69 кВ промышленной частоты 50 Гц. Данное устройство разрешено для использования на объектах общественно-социального значения, таких как жилые корпуса, ТЦ, школы и так далее.
- Ток ХХ, %: 0.9
- Потери ХХ, Вт: 3300
- Потери КЗ (при 115°С), Вт: 18000
Предварительный расчет доставки
В случае с грузами, массой до 1 тонны, подразумевается доставка только до ближайшего терминала транспортной компании. В случае с грузами свыше 500 кг, подразумевается доставка до обьекта получателя. Кроме того, сообщаем, что у нас БЕСПЛАТНАЯ доставка грузов массой до 500 кг. до терминалов транспортных компаний в Ярославле.
Выберите ближайший город
Выберите товар
Вес: кг
Расчет доставки
0 руб.
Конструктив
Технические характеристики
Конструктив
В зависимости от потребности клиента возможно изготовление в защитном кожухе (трансформатор ТСЗ - трехфазный сухой защищенный ) или без кожуха (трансформатор ТС - трехфазный сухой).
- Длина, мм2000
- Ширина, мм1200
- Высота, мм2340
- Масса, кг4500
Габаритный чертеж
Технические характеристики
- Мощность, кВА1600
- Ток ХХ, %0.9
- Потери ХХ, Вт3300
- Потери КЗ (при 115°С), Вт18000
- Напряжение КЗ, %6.3
