ТСЗ-630
Описание

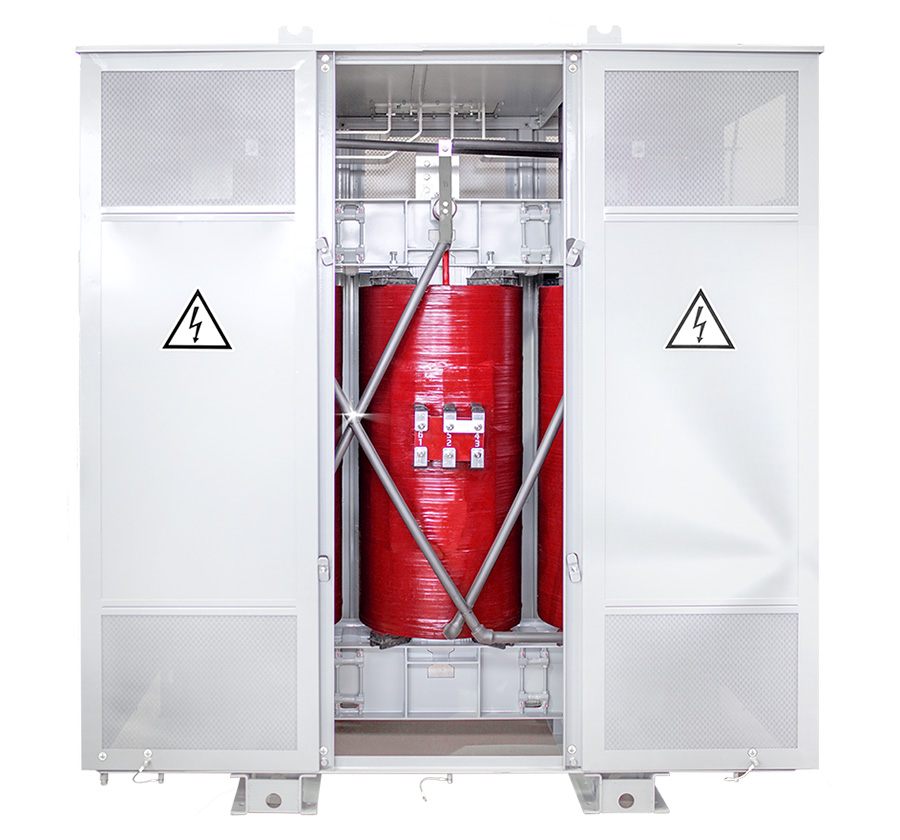

Трансформатор сухой силовой распределительный 3-х фазный с естественным воздушным охлаждением открытого или защищенного исполнения ТСЗ-630 номинальной мощностью 630 кВА, относящийся к классу напряжения 6 (10) кВ, задействуется для функционирования в установках общего предназначения. Основная его функция – это преобразование напряжения класса 6 (10) кВ в напряжение класса 0,69 кВ промышленной частоты 50 Гц. Данное устройство разрешено для использования на объектах общественно-социального значения, таких как жилые корпуса, ТЦ, школы и так далее.
- Ток ХХ, %: 1.2
- Потери ХХ, Вт: 1800
- Потери КЗ (при 115°С), Вт: 7300
Предварительный расчет доставки
В случае с грузами, массой до 1 тонны, подразумевается доставка только до ближайшего терминала транспортной компании. В случае с грузами свыше 500 кг, подразумевается доставка до обьекта получателя. Кроме того, сообщаем, что у нас БЕСПЛАТНАЯ доставка грузов массой до 500 кг. до терминалов транспортных компаний в Ярославле.
Выберите ближайший город
Выберите товар
Вес: кг
Расчет доставки
0 руб.
Конструктив
Технические характеристики
Конструктив
В зависимости от потребности клиента возможно изготовление в защитном кожухе (трансформатор ТСЗ - трехфазный сухой защищенный ) или без кожуха (трансформатор ТС - трехфазный сухой).
- Длина, мм1700
- Ширина, мм1000
- Высота, мм2020
- Масса, кг2430
Габаритный чертеж
Технические характеристики
- Мощность, кВА630
- Ток ХХ, %1.2
- Потери ХХ, Вт1800
- Потери КЗ (при 115°С), Вт7300
- Напряжение КЗ, %5.4
