Потери ХХ, Вт 820
Ток ХХ, % 2.5
Потери КЗ (при 115°С), Вт 2300
Напряжение КЗ, % 4.0
Оставить заявкуТСЗ-63/6
Описание

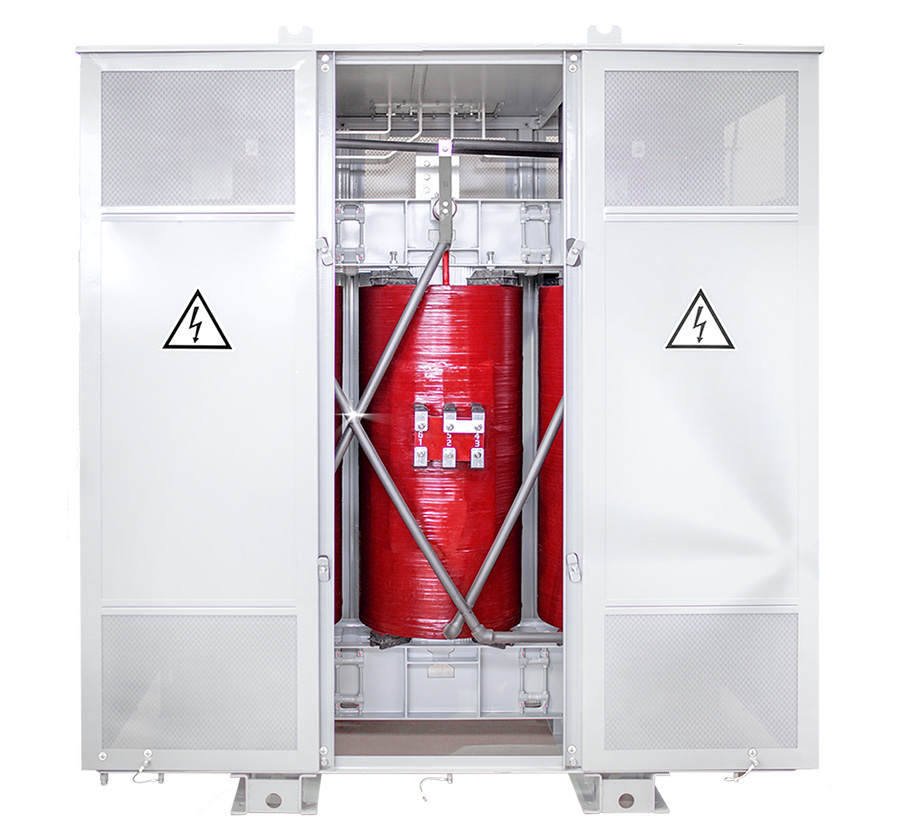

Трансформатор сухой силовой распределительный 3-х фазный с естественным воздушным охлаждением открытого исполнения ТС-63 номинальной мощностью 63 кВА, предназначен для преобразования напряжения среднего класса 6 кВ в напряжение низкого класса 0,4 кВ (либо изготовим на любые другие напряжения) промышленной частоты 50 (60) Гц. Данный сухой трансформатор не поддерживает процесс горения, не выделяет в окружающую среду опасных частиц и подходит для использования в том числе на общественных объектах.
Конструктив
Общие характеристики
Номинальные параметры
Конструктив
- Длина, мм950
- Ширина, мм600
- Высота, мм900
- Масса, кг360
Габаритный чертеж
Общие характеристики
- Количество фаз: 3
- Тип: закрытый, в защитном кожухе
- Материал обмоток: Алюминий (медь - по запросу)
- Класс нагревостойкости: Н
- Класс пожаробезопасности: F1
- Экологический класс: Е2
- Класс воздействия факторов окружающей среды: С2
- Климатическое исполнение: «У(ХЛ)»
- Категория размещения: «1», «3» или «4.2» по ГОСТ 15150
- Схемы соединения: Д/Ун, У/Ун-0, У/Д, Д/Д, Д/УнД и др.
- Окружающая температура: -45 °С … +45 °С
Номинальные параметры
- Напряжение ВН, кВ6
- Напряжение НН, кВ0,4 кВ (или любые другие)
- Мощность, кВА63
