ТСЗ-6300/10
Описание

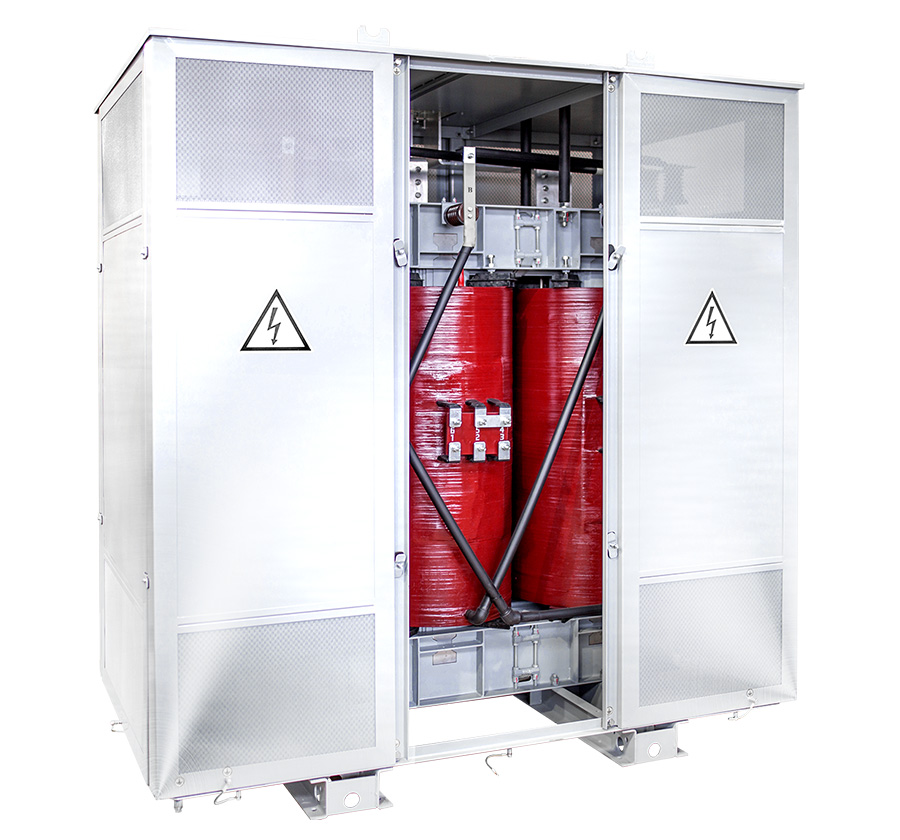

Трансформатор сухой силовой распределительный 3-х фазный с естественным воздушным охлаждением защищенного исполнения ТСЗ-6300 номинальной мощностью 6300 кВА, предназначен для преобразования напряжения среднего класса 10 кВ в напряжение низкого класса 0,4 кВ (либо изготовим на любые другие напряжения) промышленной частоты 50 (60) Гц. Данный сухой трансформатор не поддерживает процесс горения, не выделяет в окружающую среду опасных частиц и подходит для использования в том числе на общественных объектах.
- Потери ХХ, Вт: 10000
- Ток ХХ, %: 0.5
- Потери КЗ (при 115°С), Вт: 42000
Скачать опросный листКонструктив
Общие характеристики
Номинальные параметры
Конструктив
- Длина, мм3050
- Ширина, мм1600
- Высота, мм3100
- Масса, кг12500
Габаритный чертеж
Общие характеристики
- Количество фаз: 3
- Тип: закрытый, в защитном кожухе
- Материал обмоток: Алюминий (медь - по запросу)
- Класс нагревостойкости: Н
- Класс пожаробезопасности: F1
- Экологический класс: Е2
- Класс воздействия факторов окружающей среды: С2
- Климатическое исполнение: «У(ХЛ)»
- Категория размещения: «1», «3» или «4.2» по ГОСТ 15150
- Схемы соединения: Д/Ун, У/Ун-0, У/Д, Д/Д, Д/УнД и др.
- Окружающая температура: -45 °С … +45 °С
Номинальные параметры
- Напряжение ВН, кВ10
- Напряжение НН, кВ0,4 кВ (или любые другие)
- Мощность, кВА6300
- Потери ХХ, Вт10000
- Ток ХХ, %0.5
- Потери КЗ (при 115°С), Вт42000
- Напряжение КЗ, %7
