ТС-630/10
Описание

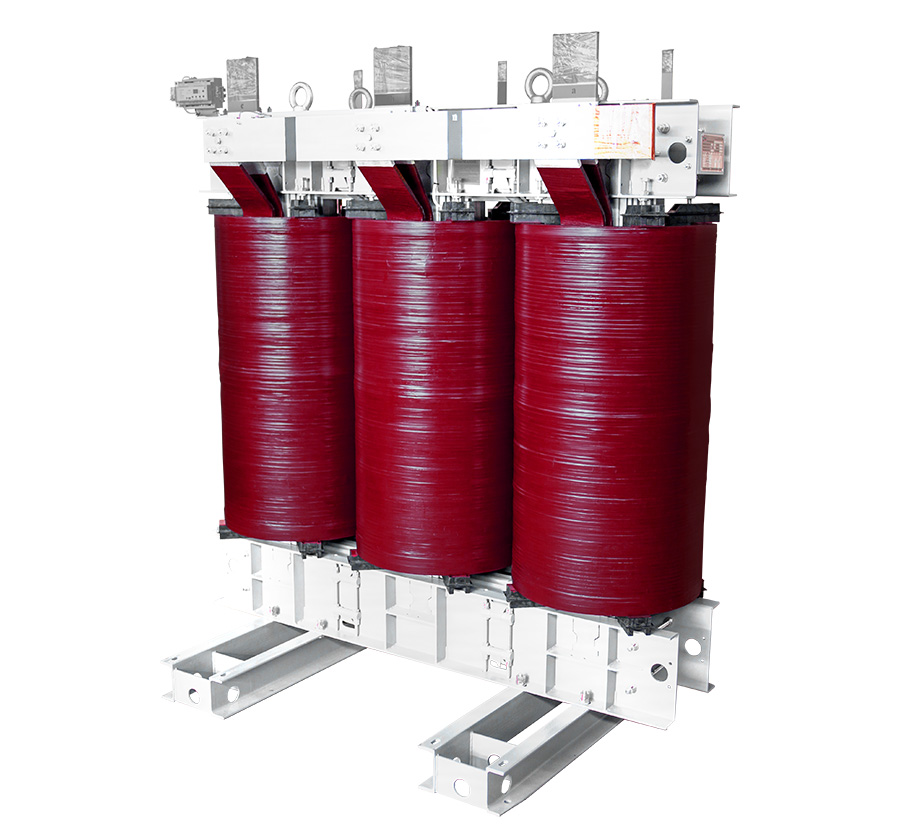

Трансформатор сухой силовой распределительный 3-х фазный с естественным воздушным охлаждением защищенного исполнения ТС-630 номинальной мощностью 630 кВА, предназначен для преобразования напряжения среднего класса 10 кВ в напряжение низкого класса 0,4 кВ промышленной частоты 50 (60) Гц (либо изготовим на любые другие напряжения). Данный сухой трансформатор не поддерживает процесс горения, не выделяет в окружающую среду опасных частиц и подходит для использования в том числе на общественных объектах.
- Потери ХХ, Вт: 1800
- Ток ХХ, %: 1.2
- Потери КЗ (при 115°С), Вт: 7300
Конструктив
Общие характеристики
Номинальные параметры
Конструктив
- Длина, мм1700
- Ширина, мм1000
- Высота, мм2020
- Масса, кг2430

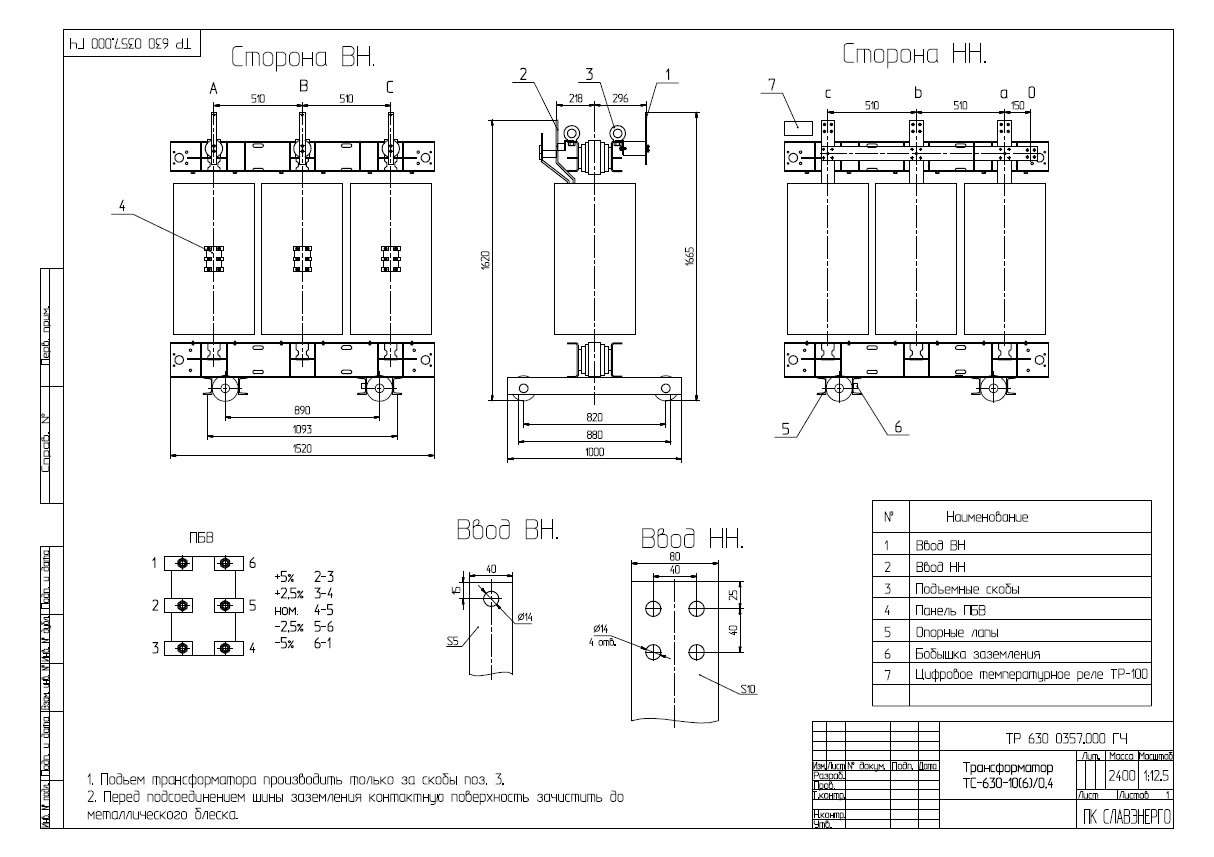

Габаритный чертеж
Общие характеристики
- Количество фаз: 3
- Тип: открытый, без кожуха
- Материал обмоток: Алюминий (медь - по запросу)
- Класс нагревостойкости: Н
- Класс пожаробезопасности: F1
- Экологический класс: Е2
- Класс воздействия факторов окружающей среды: С2
- Климатическое исполнение: «У(ХЛ)»
- Категория размещения: «3» или «4.2» по ГОСТ 15150
- Схемы соединения: Д/Ун, У/Ун-0, У/Д, Д/Д, Д/УнД и др.
- Окружающая температура: -25 °С … +40 °С
Номинальные параметры
- Напряжение ВН, кВ10
- Напряжение НН, кВ0,4 кВ
- Мощность, кВА630
- Потери ХХ, Вт1800
- Ток ХХ, %1.2
- Потери КЗ (при 115°С), Вт7300
- Климатическое исполнениеУ3 по ГОСТ 15150 (по запросу любые другие)
- Напряжение КЗ, %5.4
- Степень защитыIP21 по ГОСТ 14254 (по запросу любые другие)
